对于品牌方和产品开发人员，真正值得比较的是：哪一套材料与加工方案，能在约定条件下稳定满足产品要求。
液体硅胶与固体硅胶，分别指什么？
在常见制品加工语境中，液体硅胶通常指液体硅橡胶 LSR。它通常以双组分形式供料，经计量、混合后在加热条件下固化。Dow的技术资料将LSR描述为可计量输送、混合并热固化的双组分硅橡胶材料。来源：Dow LSR技术介绍
“固体硅胶”则是采购交流中的常见叫法，在这里主要指成型前呈高稠度胶料状态的高稠度硅橡胶 HCR。它不是指成品硬得不能弯，也不能据此判断成品硬度。
还要区分材料类别与硫化体系。HCR可采用过氧化物硫化，也可采用铂金催化的加成硫化；常见LSR采用铂金加成硫化。因此，“铂金硫化”等同于“液体硅胶”、“固体硅胶只能模压”的说法都不准确。HCR也有注射成型路线。来源：Elkem官方硅橡胶材料与加工路线介绍
这几个概念最好在询价时分开填写：材料类别、具体牌号、硫化体系、建议成型工艺。没有确定的项目可以标为待评估，不必先替工厂作出选择。

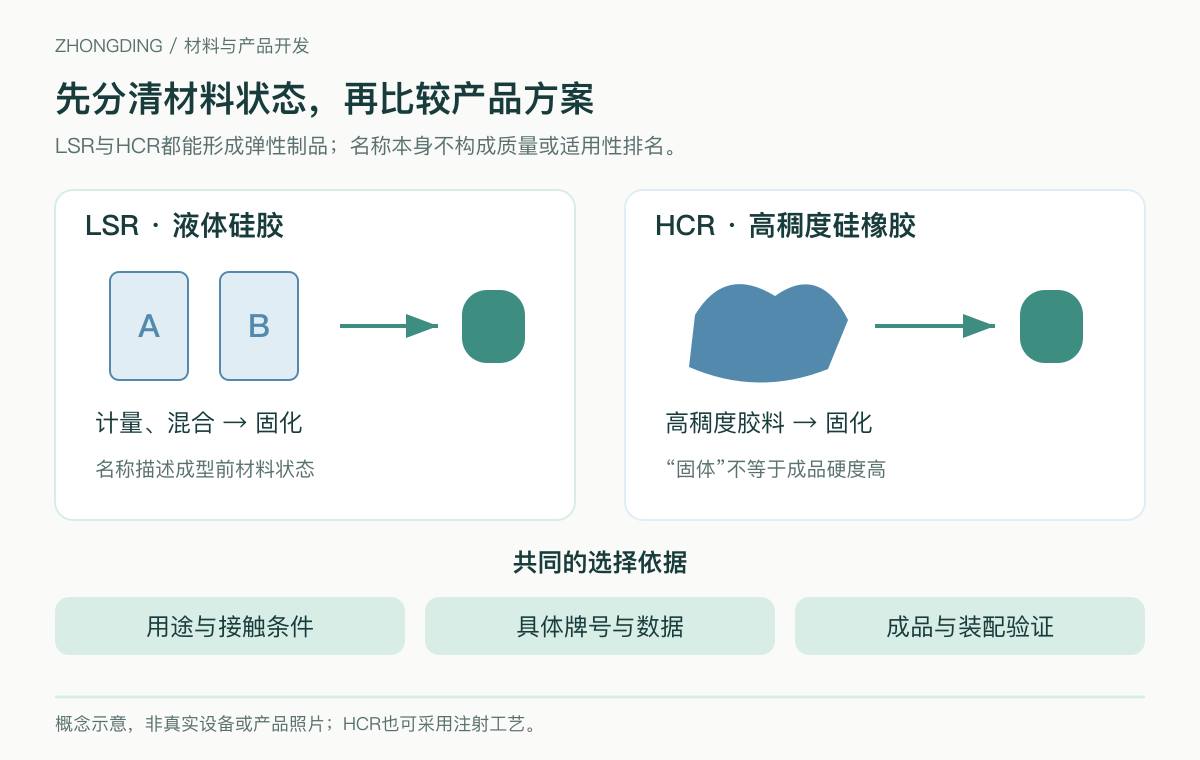

图1：先区分材料类别，再在同一产品要求下比较具体方案。
为什么比较材料之前，要先写清产品任务？
设想两个普通硅胶零件：一个是需要反复翻折的收纳套，另一个是装配后长期受压的密封垫。两者都要求柔软，但“柔软”并没有描述它们最重要的失效风险。
收纳套可能更在意薄边是否容易撕裂、翻折后外观是否稳定、手感是否一致；密封垫则需要关注装配间隙、受压后的恢复以及使用期间的密封表现。若只比较相同的邵氏A硬度，关键差异仍然没有被检查。
因此，建议把材料需求写成三个层次：
| 层次 | 应回答的问题 | 可交给供应商的信息 |
|---|---|---|
| 使用条件 | 怎么用、用多久、接触什么？ | 温度变化、清洗方式、接触液体、受力方式 |
| 产品功能 | 什么结果算合格？ | 装配手感、密封要求、可接受外观、反复操作要求 |
| 验证条件 | 用什么方式确认？ | 样件状态、测试方法、观察时间、判定规则 |
“做一款高品质硅胶配件”无法支持材料选择。“零件装配在固定间隙内，需要在指定清洗液接触后保持装配与密封功能”则能让双方开始讨论可验证的方案。
硅胶材料数据表应该怎样比较？
比较数据表时，先检查牌号是否明确，再检查试样与硫化条件是否可比。硅胶拉伸强度、硅胶断裂伸长率和硅胶撕裂强度分别描述不同受力条件下的表现，不能用其中一个替代全部耐用性判断。信越的性能资料将这些项目分别列示，也同时给出相关试验条件。来源：信越硅橡胶特性手册，第10—11页
实际选材时，可以要求双方先完成一张“缺口表”：
- 两个候选材料是否都提供了同一项关键性能？
- 数据是否来自相近的试样、温度和固化状态？
- 表内数值是典型参考值，还是双方同意的交付要求？
- 产品真正容易出问题的位置，是否能由标准试片代表？
例如，某个材料的标准试片表现不错，但成品有一道很薄的连接边。这个薄边的结构、分型位置和实际加工状态仍要通过样品检查。数据表用于筛选材料，成品验证用于判断设计是否成立。
硬度可以作为其中一项输入。关于标尺和测量条件，可参考硅胶硬度怎么选。确定硬度之后，仍要继续核对其他关键指标。
一个原厂数据例子：一项硬度不能概括全部性能
信越化学官方牌号页列出KE-5161-U（X-30-1477-U）的邵氏A硬度为62、拉伸强度为8.6 MPa、断裂伸长率为410%、新月形试片撕裂强度为18 kN/m。这些数值分别描述压入、拉伸和撕裂表现，不能互相替代。
该页列明硫化剂C-8B、添加量1.0 phr，初次硫化165 ℃×10分钟、后硫化200 ℃×4小时，并注明所列数据不是规格保证值。这里用于演示如何连同条件阅读数据表，不表示众鼎产品使用该牌号，也不是众鼎成品的实测参数。页面未注明发布年份，核对日期为2026-09-20。来源：信越KE-5161-U官方产品数据
怎样比较LSR与HCR，才不会把结构差异当成材料差异？
初期筛选时，尽量保持产品几何结构、颜色目标、使用环境和判定方式一致。若一份样品很薄，另一份样品厚很多，捏起来的差异就不能简单归因于液体或固体硅胶。
不过，保持一致也有边界。不同成型路线可能需要调整浇口、分型位置或局部结构。此时应把比较拆成两步：先在可比条件下比较材料候选，再比较适配各自工艺的完整产品方案。后一阶段评估的是“材料＋结构＋工艺”，不要继续把结果包装成单一材料胜负。
对于需要持续采购的产品，还应保存样品对应的牌号、图纸版本、颜色要求、后处理状态和判定记录。否则，第二次拿到一个“同样手感”的样品，也很难确认它是否重复了第一次的方案。
三种容易导致选材返工的做法
第一种是先指定材料名称，再寻找能够支持它的理由。这样容易忽略实际用途。比较稳妥的做法是先列必须满足的条件，再允许供应商提出有依据的候选。
第二种是把透明度、气味或手感当成等级证明。这些可以是外观或感官验收项目，但不能单独证明材料成分、完整性能或适用性。观察结果需要与材料文件和具体测试配合。
第三种是只询问每公斤原料价格。材料单价之外，还有模具、成型、修边、必要后处理、检验及损耗。对采购者真正有意义的是同一验收要求下的合格成品成本，而不是脱离产品结构的材料报价。
众鼎怎样协助把材料要求落实到样品？
众鼎团队拥有多年硅胶产品制造经验，沟通时会把材料、结构、模具和样品表现放在一起看。
如果您只有参考样品，或还不能确定LSR与HCR哪一种更适合，可以先把用途、接触介质和希望保留的手感告诉众鼎。我们提供硅胶产品开发、结构与模具沟通、样品制作及生产配合，可围绕具体产品一起明确材料与加工方案需要解决的问题。
例如，同样是“柔软”，收纳套可能更关注反复翻折，垫片则更关注装配与受压状态。沟通时，我们可以把这些不同要求整理到产品结构和样品确认事项中，再按确认的方案推进开发。具体材料、测试项目和可交付范围以项目评审为准。
开始硅胶制品定制前，准备这份选材说明
一份有效的硅胶产品询价资料，可以先写清用途、图纸或参考样品、接触介质、使用与清洗条件、关键功能、预计批量，以及哪些条件尚未确定。若已有候选LSR或HCR牌号，再附上数据表，并说明选择原因。
与众鼎讨论项目时，可以将这些资料一并提交，通过硅胶产品开发与制造流程了解沟通步骤，或在联系页面说明需要优先解决的材料问题。选材应当落到具体产品与验证条件，最终以双方确认的材料、样品和交付要求为准。
