硅胶压缩永久变形与应力松弛：为什么回弹不错，仍可能密封不稳？

对普通家电垫片、容器密封结构或固定装配的硅胶部件来说，这两个问题都值得了解，但任何一个材料指标都不能单独代替整件产品的密封验证。

压缩永久变形测的是什么？

可以把它理解为：材料按约定条件受压一段时间，解除压缩并经过规定恢复阶段后，仍未恢复的变形有多少。ASTM International发布的ASTM D395-18(2025)公开说明将此类测试主要关联于静态受压工况，并指出动态反复变形需要考虑更合适的评价方法。来源：ASTM D395-18(2025)官方摘要

因此，看到“硅胶压缩永久变形较低”，还需要继续问：使用了什么方法，压缩条件怎样，温度和时间是多少，卸载后何时读取结果？如果两个数据的条件不同，单看百分比大小并不能公平比较。

它也不等于“成品永久缩小了同样百分比”。百分比的计算基准要看方法，不能擅自把试验结果直接乘以产品原厚度，推算使用后的尺寸。

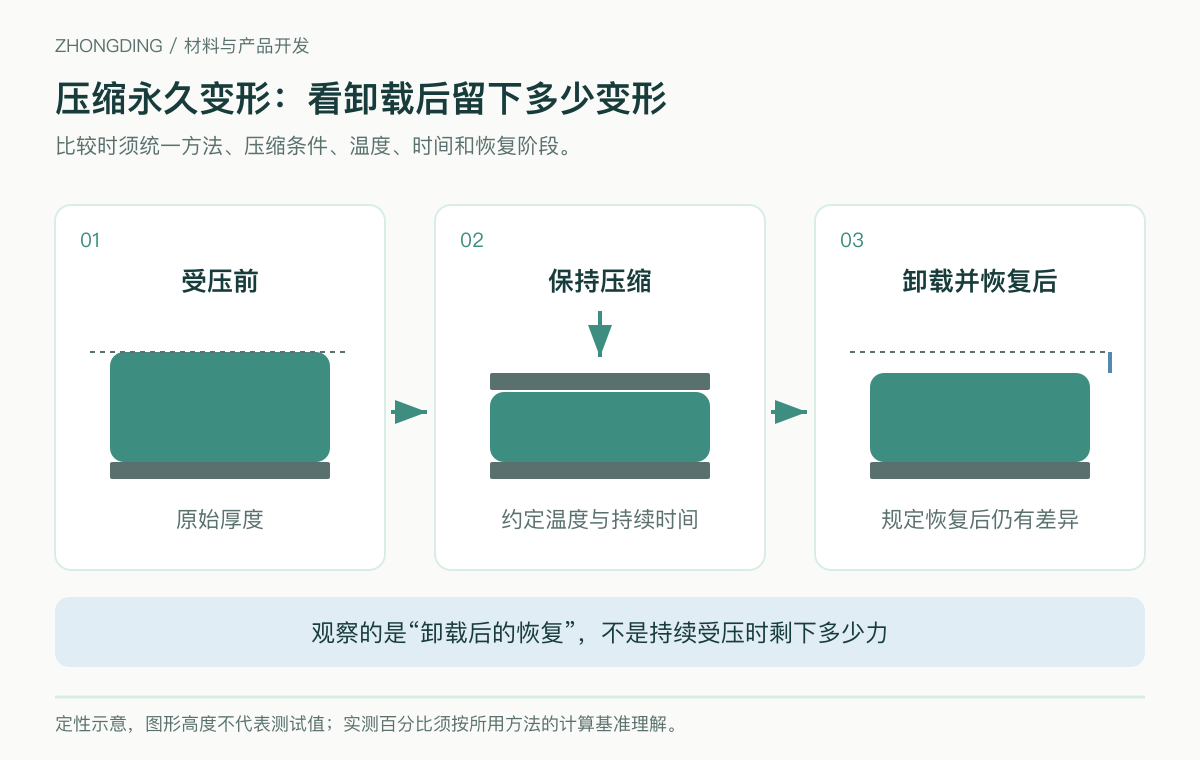

图4：关注卸载后的形状恢复；图形高度不是测试数据。

原厂的“20%”读数，为什么必须带上条件？

信越化学KE-5161-U（X-30-1477-U）官方牌号页列出的压缩永久变形为20%，对应180 ℃×22小时。材料状态同时列明C-8B硫化剂1.0 phr、初次硫化165 ℃×10分钟及后硫化200 ℃×4小时。原厂注明这些数据不是规格保证值；页面未注明发布年份，核对日期为2026-09-20。来源：信越KE-5161-U官方产品数据

这一例子支持的判断是：比较压缩永久变形必须同时保留牌号、材料状态、温度与时间。不能把20%当成所有硅胶的表现、产品厚度的减少比例或行业合格线。该页面也不足以让读者复现全部测试步骤，正式比较仍需取得适用方法与完整条件。

应力松弛测的又是什么？

应力松弛关注保持一定变形时，材料所产生的力随时间怎样变化。假设零件持续夹在固定间隙内，间隙没有变化，但材料抵抗压缩的力可能发生变化。国际标准化组织（ISO）发布的ISO 3384-1:2024，其公开摘要说明，试样在规定温度下保持恒定压缩变形，测定其反作用力的下降。这一评价对象与解除压缩后的残余变形不同。来源：ISO 3384-1:2024官方摘要

用一个假设例子说明：某一测试条件下，初始记录为100 N，后续记录为70 N，那么相对于初始时点的力保持率为70%。这只是说明比值怎样读，不能把70%视为行业合格线，也不能把该结果直接换算成产品寿命。

如果没有说明初始记录时点、压缩条件和后续时间点，这个比值本身也不完整。所谓“密封力保持好”，必须落到可复查的条件与结果。

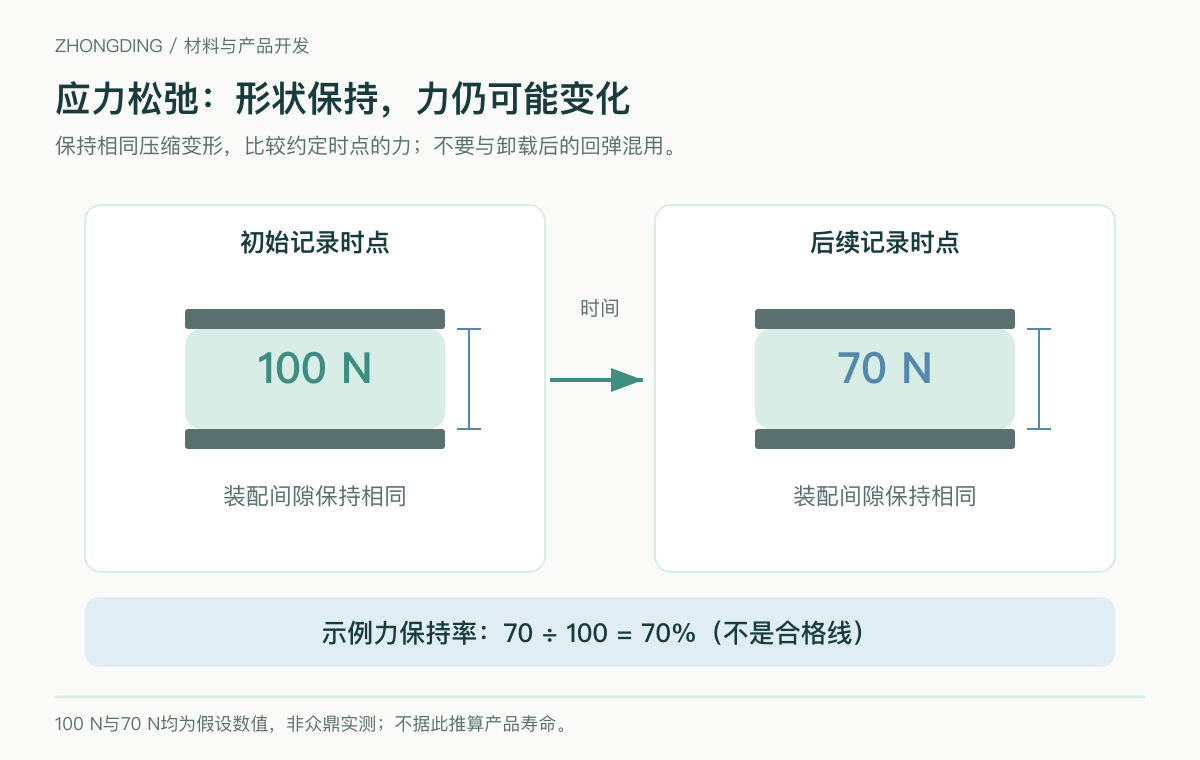

图5：间隙相同，力可以随时间改变。数值仅为假设，不是测试结果或合格线。

两项指标为什么不能互相替代？

对于经常打开再关闭的结构，恢复后的形状可能影响下一次装配；对于长期固定的结构，力的保持也很关键。但这只是确定验证重点的思路，并不意味着两类应用分别只需测一项。

材料试片的结果还不能覆盖零件所有位置。例如装配面局部翘曲、厚度变化或分型位置，都需要在真实组件上检查。

为什么把硅胶做得更硬，不一定解决问题？

硬度描述的是特定测试条件下的压入表现，不是长期密封性能的完整答案。若为了获得更强的初始手感而提高硬度，仍要检查装配所需的力、实际压缩量和接触是否均匀。

更有用的做法，是把零件与配合件一起看。一个硅胶垫片在样品阶段表现正常，但装到另一批配合件上出现问题，应检查配合间隙和尺寸变化，而不是直接判断胶料退化了。

已有的硅胶硬度选型文章可以帮助理解硬度这一输入。本篇讨论的是硬度确定之后，怎样继续评价长期受压表现。

一个装配例子：先计算几何压缩量，再讨论材料指标

以下仅是尺寸关系示例，不是推荐压缩比例，也不是众鼎产品参数。

假设自由厚度为2.0 mm，装配间隙为1.5 mm，则几何压缩量为0.5 mm，相对自由厚度的压缩比例为25%。若实际间隙增大到1.7 mm，在自由厚度不变的假设下，压缩比例变成15%。

可以看出，即使材料完全没有改变，仅配合间隙变化就使装配状态发生了明显变化。采购时若只要求材料硬度一致，却没有控制关键尺寸与配合件条件，就遗漏了重要变量。

反过来，也不能认为压得越多越可靠。应让设计与验证确认可用的装配范围，在其内检查零件功能。用更大的压缩去补偿不稳定的尺寸，不是一份完整的解决方案。

怎样比较两种候选硅胶方案？

可以把验证分成材料层与组件层。

材料层用于比较相同条件下的性能信息：明确材料、硫化及后处理状态、试样类型、试验方法、温度、受压时间和读数时点。泡棉、海绵与实心硅橡胶应分别确认方法和计算口径，不能从不同材料报告里各取一个漂亮数字排名。

组件层则用实际结构验证。保持配合件、装配步骤和判定方法一致，记录初始功能及经历约定使用条件后的变化。若产品会反复开合，应把这个动作纳入验证；若会接触清洗液，应把实际接触要求交代清楚。

可以安排用于对照的未经历相应条件的样件，帮助判断变化来自哪里。具体样本量和合格线，应由产品要求、失效后果及测试方法决定，不能从通用文章直接复制。

遇到装配或密封问题，怎样与众鼎一起梳理？

众鼎团队拥有多年硅胶产品制造经验，沟通时会把材料、结构、模具和样品表现放在一起看。

对于普通硅胶垫片和配套部件开发，众鼎可以从零件图、配合件、装配间隙及实际使用动作入手，协同讨论产品结构、模具与样品。您不必只给出一个“回弹要好”的要求；也可以提供现有样品和问题出现的位置，说明是装配困难、打开后恢复不足，还是使用过程中密封不稳定。

把这些现象区分清楚后，才能确定样品重点核对哪些尺寸、功能和材料资料，并将确认要求带入后续生产沟通。长期性能及密封能力需要按实际工况验证，我们不会用单一硬度值替代整件产品的适用性判断。

硅胶密封件询价参数，应补上哪些内容？

除了图纸和材料要求，建议补充配合间隙及其变化范围、零件是否持续受压、是否反复开合、接触的液体、温度与使用时间，以及需要怎样判定密封功能。

向众鼎提交普通硅胶部件开发需求时，可以先列明哪些条件已知、哪些需要共同评估，再通过联系页面沟通。把“回弹好”进一步写成明确的装配与验证要求，才能让不同材料和供应方案之间的比较更有意义。
